نظرة عامة على المنتج

محول التيار المتردد V9-HCF عالي الناقلية هو محول تيار متجهي عالي الأداء، مصمم لتطبيقات المحركات عالية السرعة متوسطة وعالية القدرة. بناءً على دراسة متطلبات محركات العاكس ومتطلبات الأجهزة والبرامج في التطبيقات عالية السرعة، طُوّرت هذه السلسلة خصيصًا لتلبية احتياجات تشغيل المحركات عالية السرعة بشكل أفضل.

يتوفر المنتج بإصدارين، أحدهما مبرد بالهواء والآخر مبرد بالماء. أما هيكله، فيتيح للمستخدمين الاختيار بين هيكل عريض وآخر ضيق.

مميزات المنتج

1. خوارزميات التحكم

• يستخدم خوارزميات متقدمة للتحكم في المحركات عالية السرعة
• يعمل مع كل من المحركات المتزامنة وغير المتزامنة
• يوفر تحكمًا قويًا في السرعة العالية والقدرة على إضعاف التدفق العميق
• يدعم أوضاع تحكم متعددة: محرك متزامن حلقة مغلقة/حلقة مفتوحة، محرك غير متزامن حلقة مغلقة، V/F، متجه تيار المحرك غير المتزامن، ومتجه جهد المحرك غير المتزامن

2. التصميم الهيكلي

• يقدم نمطين هيكليين: النمط التقليدي والنمط الضيق على شكل كتاب
• تم تصميمه مع وضع تبديد الحرارة في الاعتبار لتطبيقات المحرك عالية الطاقة
• حتى في ظل تردد الناقل القياسي 10 كيلو أوم، تظهر المكونات أداءً حراريًا ممتازًا
• تدعم السلسلة بأكملها تشغيل ناقل التيار المستمر المشترك

3. سهولة الاستخدام

• يأتي مع لوحة تحكم LCD
• يتم تنظيم المعلمات في هيكل قائم على القائمة، مع قوائم منفصلة للإعداد الأولي
• يمكن تبديل خمس واجهات عرض افتراضية، ويمكن تخصيص محتوى العرض الافتراضي
• يمكن تحميل المعلمات أو تنزيلها بضغطة زر واحدة
• يدعم تصحيح الأخطاء المستند إلى الكمبيوتر الشخصي والتقاط الشكل الموجي

4.التواصل

• تم تضمين اتصال Modbus-RTU/CAN القياسي
• وحدات اتصال PROFINET أو Profibus-DP الاختيارية متاحة

نطاق الطاقة

• نوع تبريد الماء ذو الهيكل العريض: 3 تيار متردد 380 فولت، 110-630 كيلو وات
• نوع التبريد المائي ذو الجسم الضيق: 3 تيار متردد 380 فولت، 75-500 كيلو وات
• 3 موديلات تيار متردد 690 فولت ومبردة بالهواء متاحة عند الطلب

سيناريوهات التطبيق

يتم استخدام محول التيار المتردد عالي الناقل V9-HCF على نطاق واسع في المنفاخات عالية السرعة، وأنظمة الرفع المغناطيسي، وأنظمة التعليق الهوائي، وضواغط الهواء عالية السرعة، ومحطات معالجة مياه الصرف الصحي البلدية - وهي جميعها تطبيقات نموذجية للمحركات عالية الطاقة وعالية السرعة.

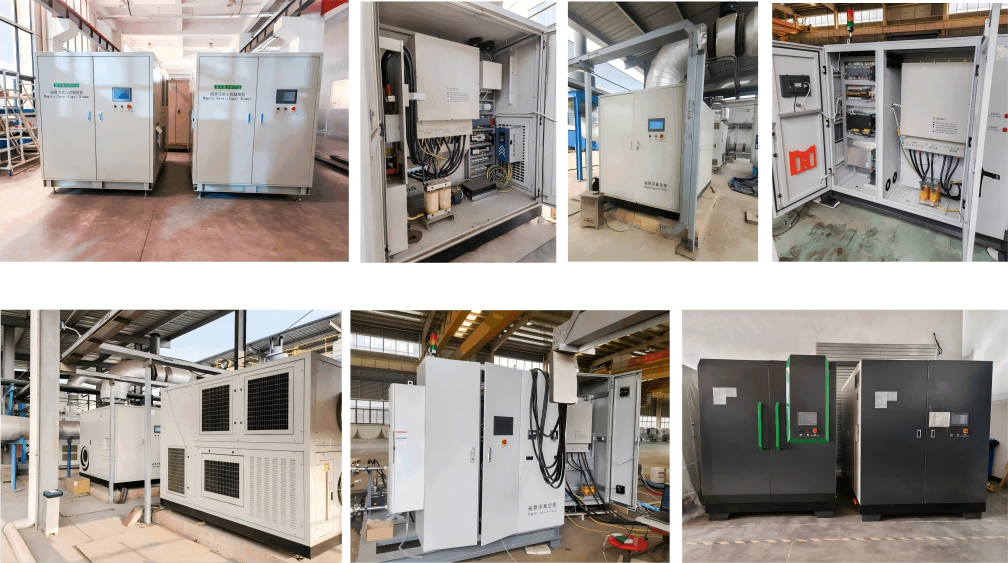

التطبيقات الميدانية
